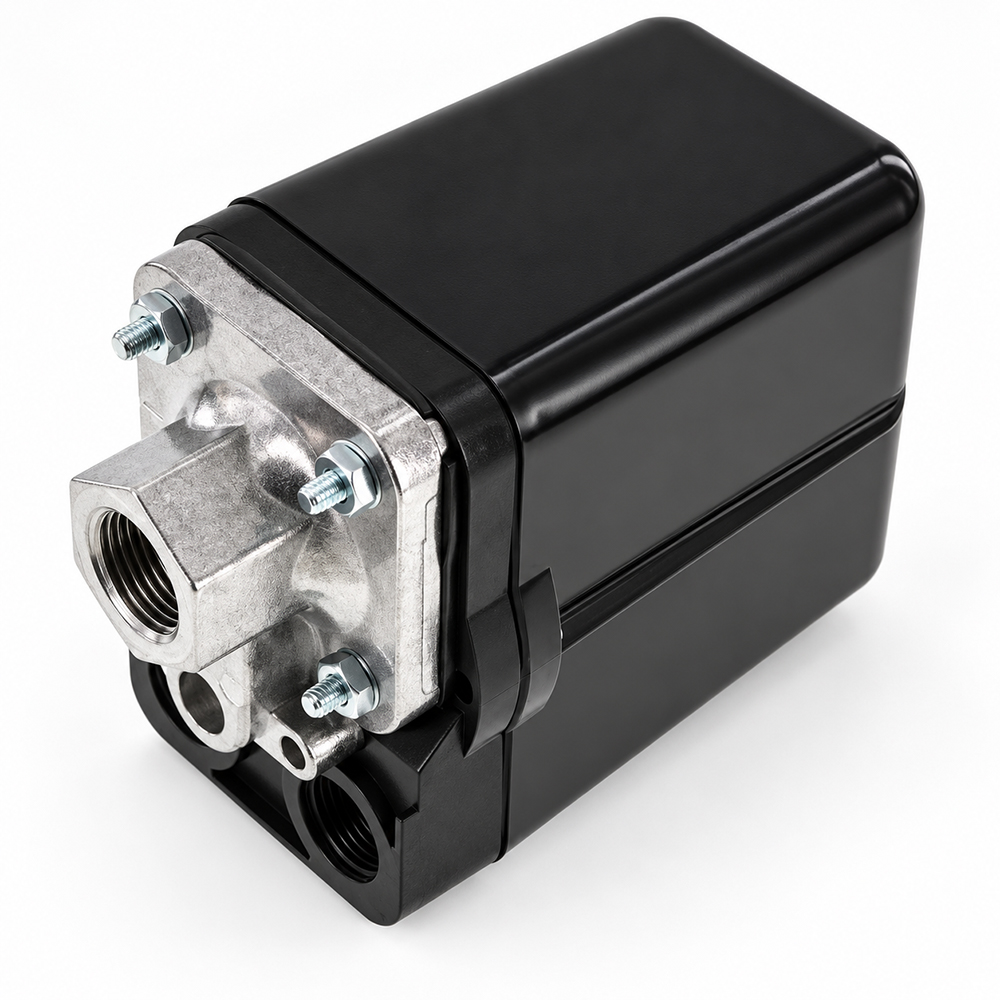

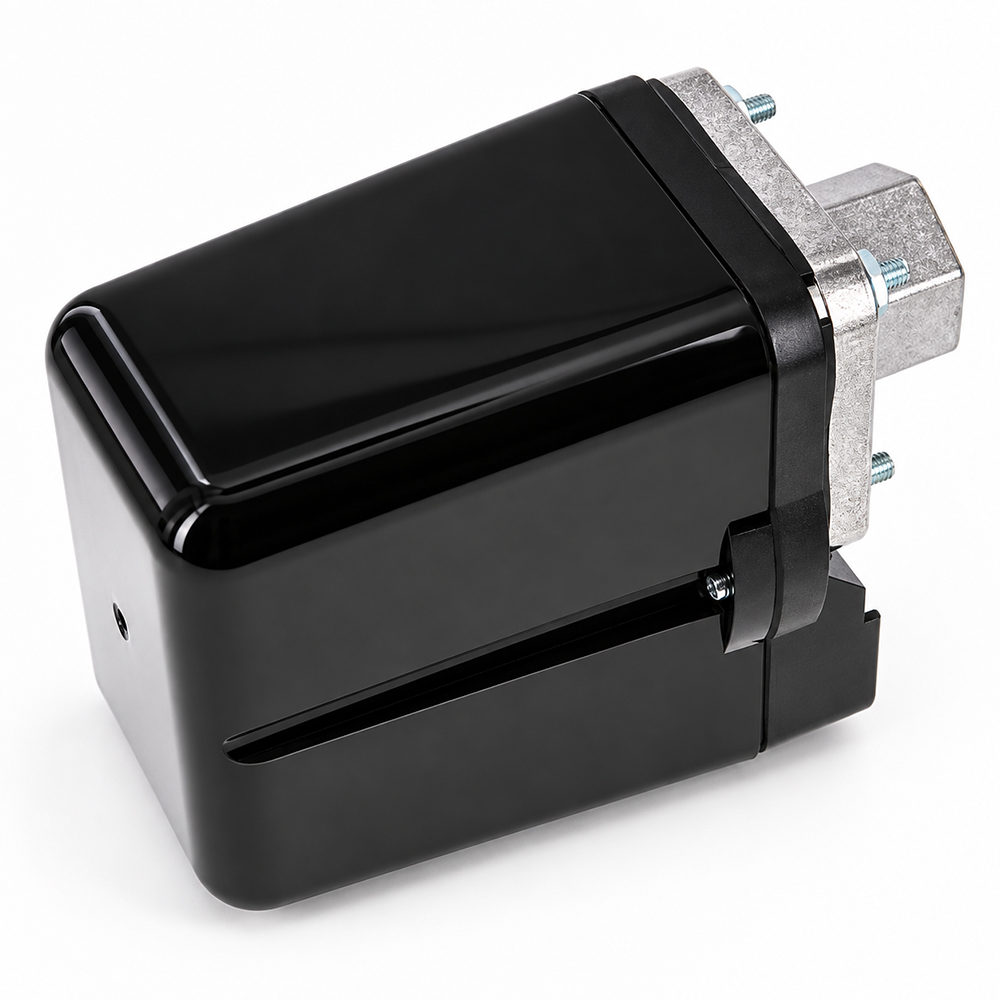

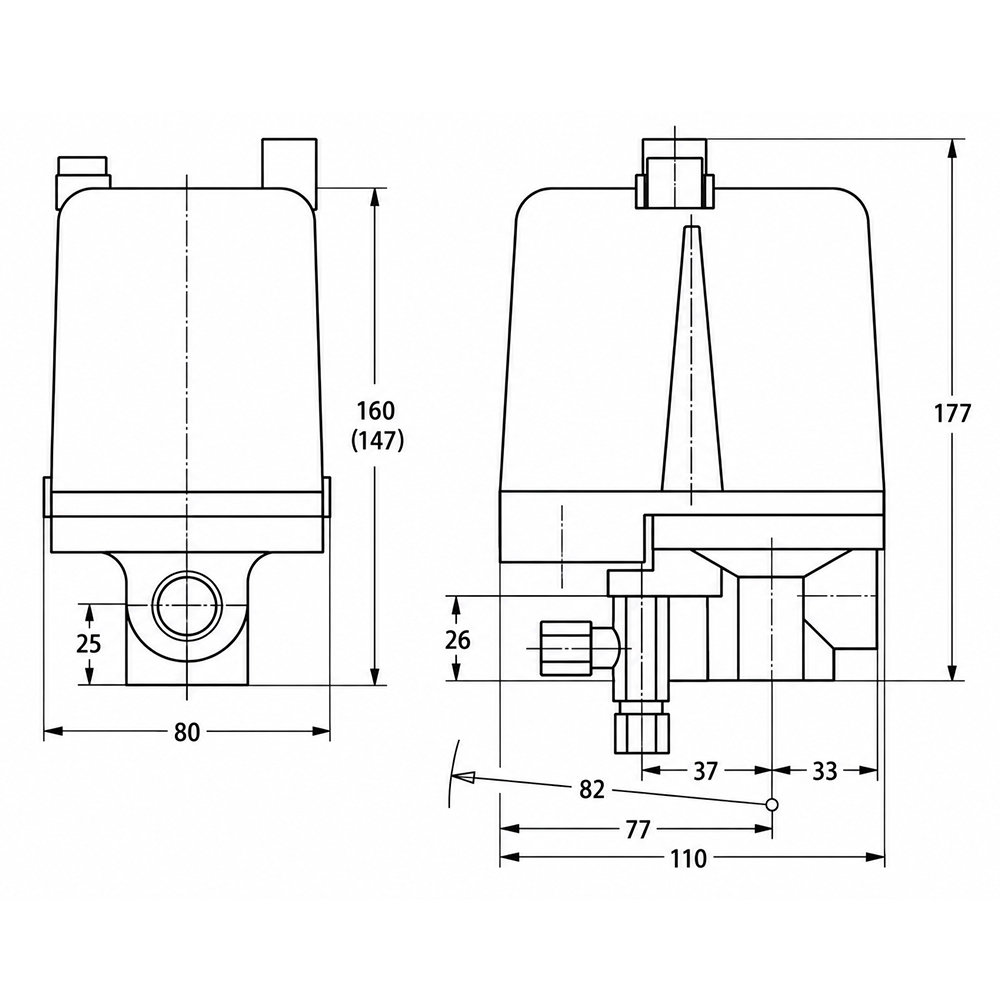

Condor MDR 5 Leistungsdruckschalter für Kompressoren und Pumpen
Der Condor MDR 5 ist ein robuster elektromechanischer Leistungsdruckschalter zum Schalten von Motoren in Kompressoren, Pumpen sowie Druckluft- und Wasseranlagen. Die widerstandsfähige Konstruktion ist für anspruchsvolle Anwendungen und hohe Belastungen ausgelegt.

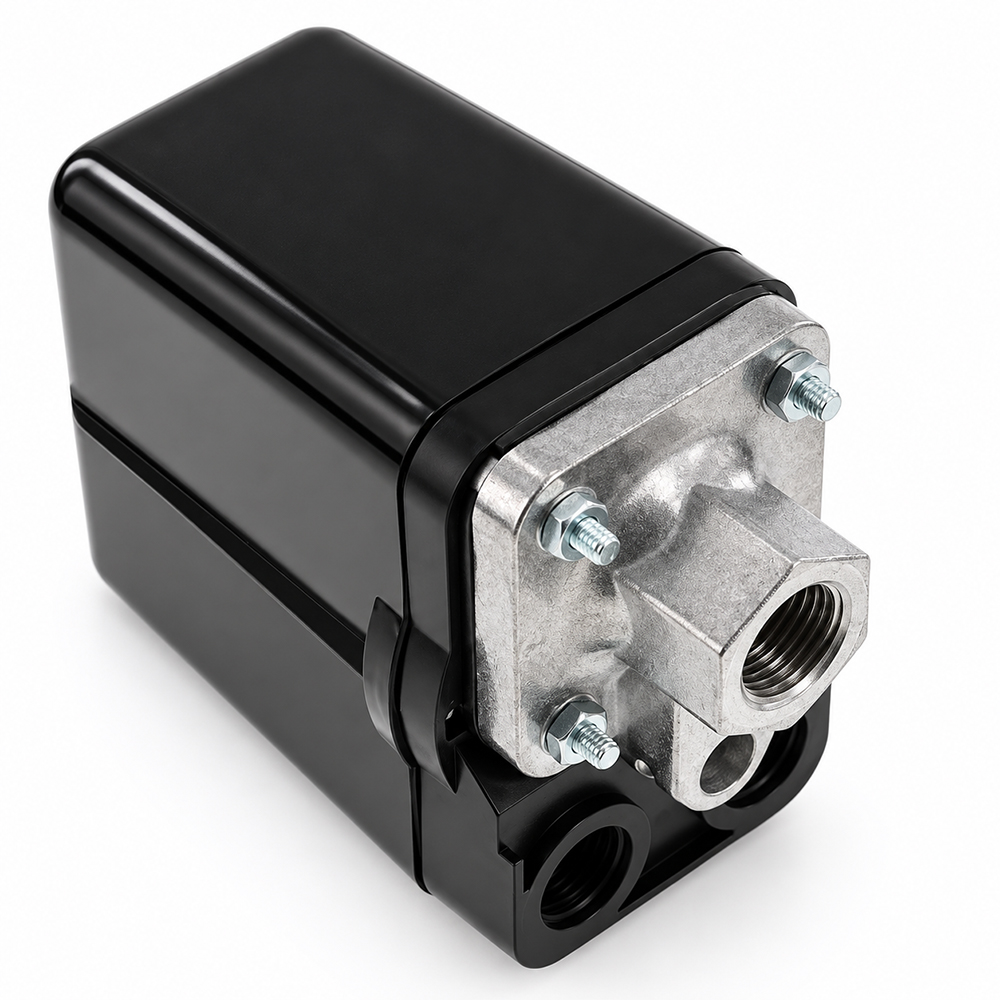

Bei den von uns angebotenen Ausführungen erfolgt der Druckanschluss ausschließlich über ein G 1/2" Innengewinde aus Aluminium-Druckguss. Je nach gewählter Variante stehen Druckbereiche von 1,5–5 bar bis 13–45 bar zur Verfügung.
Der MDR 5 arbeitet mit einer 3-poligen Öffnerfunktion und besitzt serienmäßig eine Differenzdruckverstellung. Die Druckeinstellung erfolgt komfortabel über das integrierte Handrad und ist ohne zusätzliches Werkzeug möglich.
Eigenschaft
Angabe
Baureihe
Condor MDR 5
Ausführung
Leistungsdruckschalter
Bauart
Elektromechanisch
Medium
Luft, Wasser
Stromausführung
Drehstrom
Kontaktfunktion
3 Öffner
Spannung
≤ 400 V
Motorschaltvermögen bei 400 V / 3~
5,5 kW
Bemessungsfrequenz
50 / 60 Hz
Druckverstellung
Differenzdruckverstellung serienmäßig
Max. Druckbereich
bis 45 bar, je nach Ausführung
Druckanschluss
G 1/2" Innengewinde
Material Druckanschluss
Aluminium-Druckguss
Zul. Medientemperatur Luft
−5 bis +80 °C
Zul. Medientemperatur Wasser
bis +80 °C
Schutzart
IP54
Norm
EN 60947
Prüfung/Zertifizierung
KEMA KEUR
Entlastungsventil
nicht enthalten, als Zubehör erhältlich
Überstromrelais
je nach Variante/Zweck als Zubehör
Varianten – G 1/2" Aluminium
Ausführung
Druckbereich
Ein/Aus
Condor Art.-Nr.
MDR 5/5
1,5–5 bar
ohne
212850
MDR 5/5-K
1,5–5 bar
mit
212867
MDR 5/8
2–8 bar
ohne
212898
MDR 5/8-K
2–8 bar
mit
212904
MDR 5/11
2–11 bar
ohne
212935
MDR 5/11-K
2–11 bar
mit
212942
MDR 5/16
2,5–16 bar
ohne
212973
MDR 5/16-K
2,5–16 bar
mit
212980
MDR 5/45
13–45 bar
ohne
256182
MDR 5/45-K
13–45 bar
mit
258513
Wichtiger Hinweis zu den K-Ausführungen mit Ein-/Ausschalter
Die MDR-5-K-Ausführungen mit Ein-/Aus-Schaltknopf können nur in Verbindung mit einem passenden thermischen, 3-poligen Überstromrelais R5 für die Ein- und Ausschaltung verwendet werden.
Ohne ein geeignetes Überstromrelais ist die Ein-/Ausschaltmechanik nicht funktionsfähig.
Das Überstromrelais muss passend zum Bemessungsstrom des verwendeten Motors ausgewählt werden.
Druckeinstellung
Der MDR 5 verfügt serienmäßig über eine Differenzdruckverstellung.
Der gewünschte Ausschaltdruck wird über das obenliegende Handrad eingestellt. Zur Einstellung des Einschaltdrucks bzw. der Schaltdifferenz wird das Handrad heruntergedrückt und anschließend gedreht.
Dadurch kann die Druckeinstellung ohne zusätzliches Werkzeug vorgenommen werden.
Die möglichen Kombinationen aus Ein- und Ausschaltdruck sind vom jeweiligen Druckbereich der gewählten Ausführung abhängig.
Produkteigenschaften
Original Condor MDR 5 Leistungsdruckschalter
Für Kompressoren und Pumpen
Geeignet für Luft und Wasser
Ausschließlich mit G 1/2" Alu-Innengewinde in unserem Angebot
Druckbereiche von 1,5–5 bis 13–45 bar
Varianten mit und ohne Ein-/Aus-Schaltknopf
Drehstromausführung
3-polig mit 3 Öffnerkontakten
Motorschaltvermögen 5,5 kW bei 400 V / 3~
Serienmäßige Differenzdruckverstellung
Werkzeuglose Druckeinstellung über Handrad
Schutzart IP54
Druckanschluss aus Aluminium-Druckguss
KEMA-KEUR geprüft
Entlastungsventile separat als Zubehör erhältlich
K-Ausführung nur mit geeignetem thermischem Überstromrelais funktionsfähig
Hinweis zur Einstellung
Vor Einstellarbeiten ist der Druckschalter elektrisch spannungsfrei zu schalten. Die Einstellung der Schaltpunkte erfolgt unter Druck und sollte mithilfe eines geeigneten Manometers kontrolliert werden.
Vorhandene Einstellskalen dienen lediglich zur Orientierung.
