- Artikel-Nr.: M22530HN24V-FT

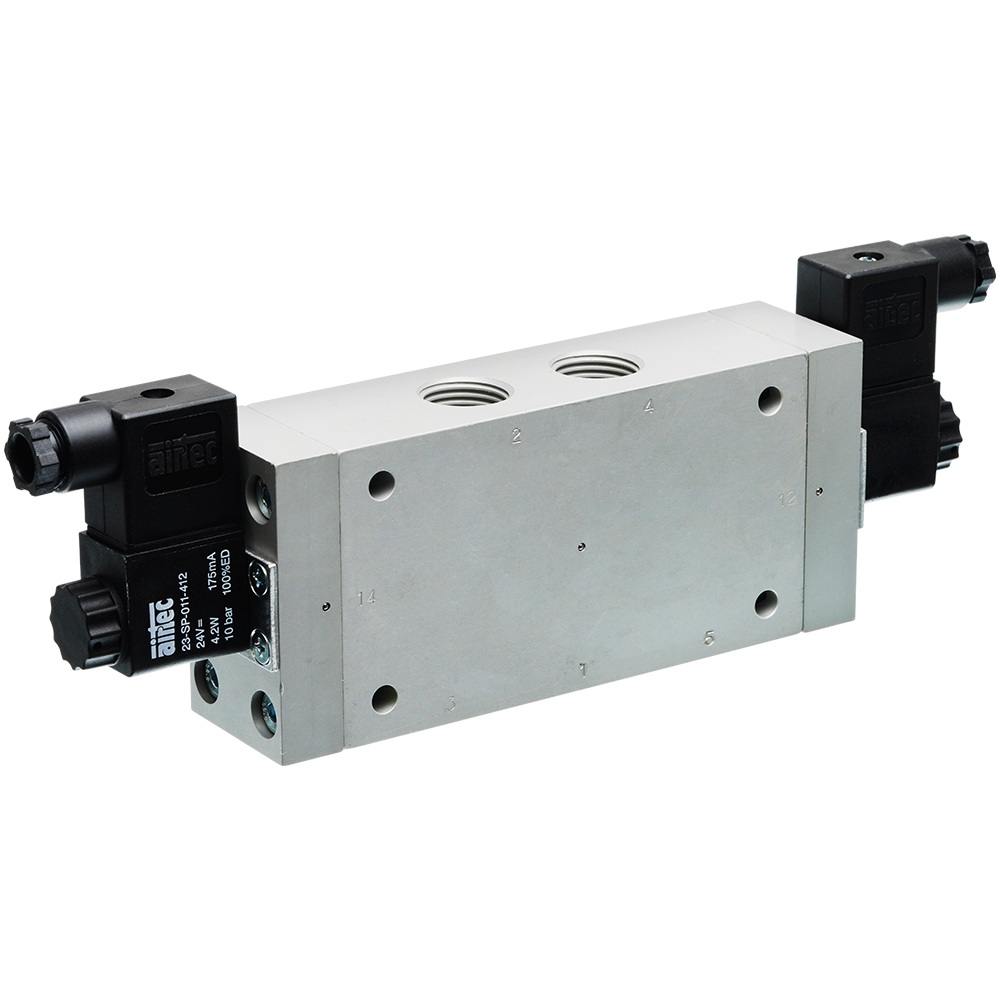

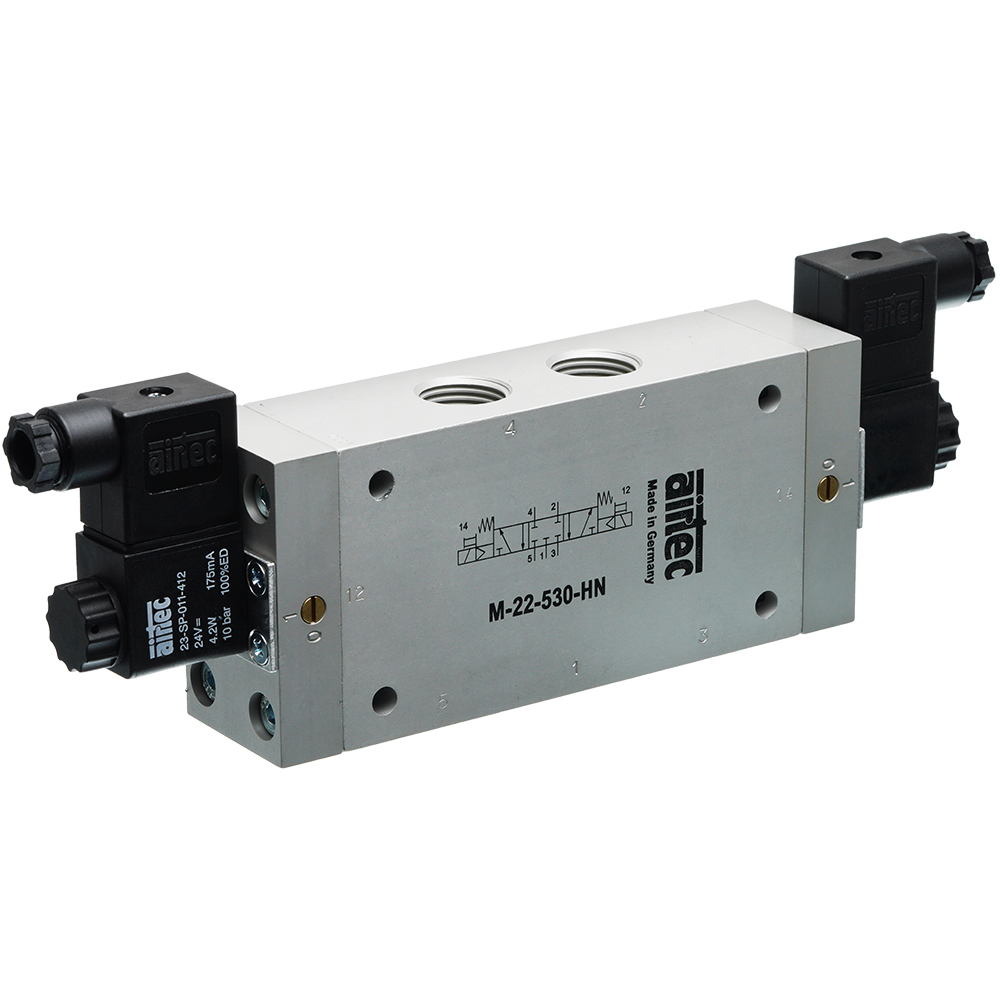

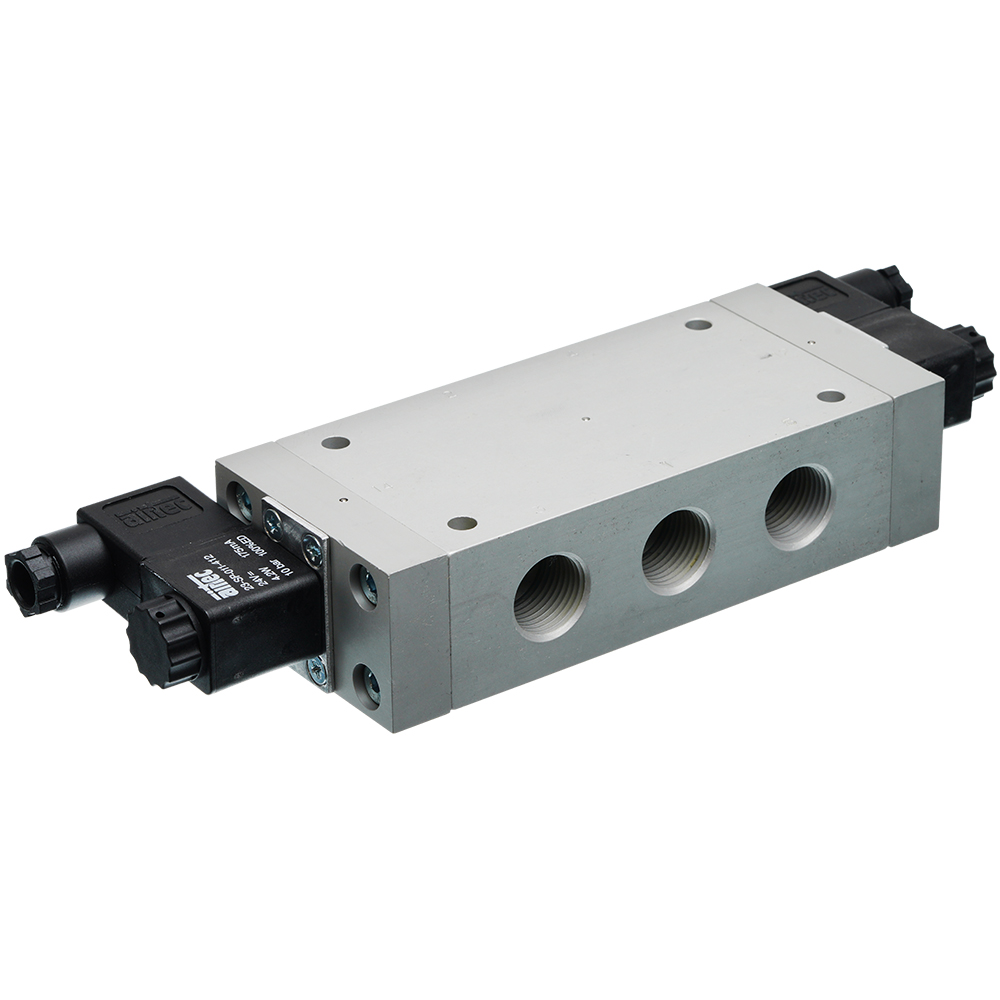

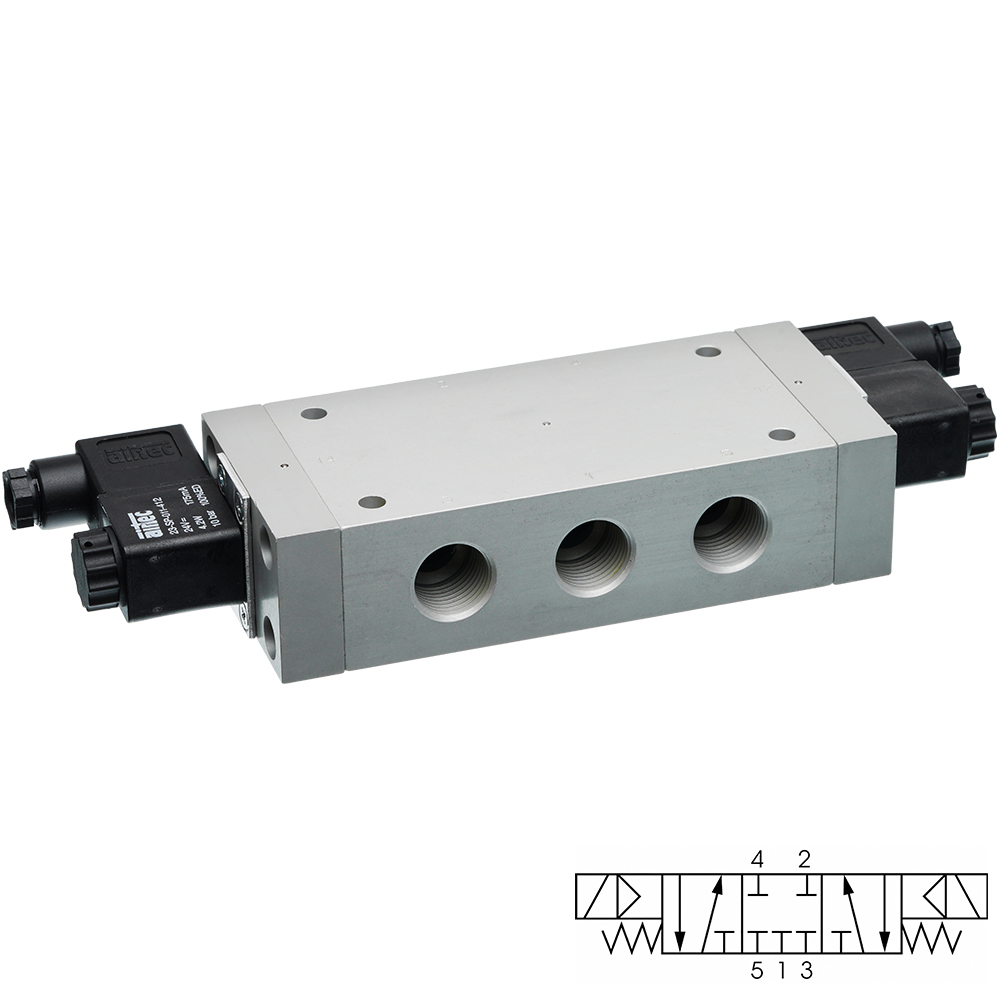

Das 5/3-Wege Magnetventil mit G 1/2" Gewinde eignet sich zur elektrischen Steuerung von Druckluft in pneumatischen Anlagen und Maschinen. Die Ausführung verfügt über eine geschlossene Mittelstellung, wodurch in der Neutralstellung die Ventilanschlüsse gesperrt werden.
Mit einer Nennweite von 14 mm und einem Durchfluss von bis zu 3300 l/min ist das Magnetventil auch für Anwendungen mit höherem Luftbedarf geeignet. Der zulässige Betriebsdruck liegt zwischen 3 und 10 bar.
Das Ventil ist für geölte und ungeölte, gefilterte Druckluft vorgesehen und kann bei Umgebungstemperaturen bzw. Medientemperaturen von -10 bis +70 °C eingesetzt werden.
Robuste Ausführung
Der Ventilkörper besteht aus eloxiertem Aluminium und Kunststoff. Für die Innenteile kommen rostfreier Stahl und Messing zum Einsatz. Die Abdichtung erfolgt über Kunststoff- und NBR-Dichtungen.
Dank der Schutzart IP65 ist die elektrische Einheit gegen Staub und Strahlwasser geschützt und eignet sich damit für zahlreiche industrielle Anwendungen.
Das Magnetventil wird grundsätzlich inklusive Magnetspule und Stecker ausgeliefert.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Ventilfunktion | 5/3-Wege |
| Mittelstellung | geschlossen |
| Steuerspannung | 24 V DC |
| Spannungstoleranz | ± 10 % |
| Gewinde Hauptanschlüsse | 3 × G 1/2" |
| Gewinde Abluft | 2 × G 1/2" |
| Druckeingang | Anschluss 1 |
| Nennweite | 14 mm |
| Durchfluss | 3300 l/min |
| Betriebsdruck | 3 bis 10 bar |
| Leistungsaufnahme | 4,2 W |
| Schutzart | IP65 |
| Temperaturbereich | -10 bis +70 °C |
| Betriebsmedium | gefilterte, geölte oder ungeölte Druckluft |
| Magnetspulen-Bauform | N, Steckergröße 1 |
| Lieferung | inklusive Magnetspule und Stecker |
Werkstoffe
- Ventilkörper: eloxiertes Aluminium / Kunststoff
- Innenteile: rostfreier Stahl / Messing
- Dichtungen: Kunststoff / NBR
Eigenschaften und Vorteile
- 5/3-Wege Magnetventil
- Geschlossene Mittelstellung
- Elektrische Betätigung mit 24 V DC
- Große G 1/2" Anschlüsse
- Hoher Durchfluss bis 3300 l/min
- Nennweite 14 mm
- Betriebsdruck von 3 bis 10 bar
- Für geölte und ungeölte Druckluft
- Robuste Bauweise aus Aluminium, Edelstahl und Messing
- Schutzart IP65
- Temperaturbereich von -10 bis +70 °C
- Lieferung mit Magnetspule und Stecker
Typische Anwendungsbereiche
Das 5/3-Wege Magnetventil eignet sich beispielsweise für:
- Pneumatik- und Druckluftanlagen
- Maschinen- und Anlagenbau
- Automatisierungstechnik
- Steuerung pneumatischer Zylinder
- Produktions- und Montageanlagen
- Verpackungsmaschinen
- Industrielle Druckluftsteuerungen
- Pneumatische Schalt- und Steuerkreise
Hinweis
Das Ventil ist für gefilterte Druckluft vorgesehen. Bei geöltem Betrieb sollte die Druckluftversorgung entsprechend dauerhaft ausgelegt sein. Die angegebenen Betriebsgrenzen bezüglich Druck, Temperatur und Spannung sind einzuhalten.
