Gewindeflansch DIN 2566 / EN 1092-1 Typ 13 - PN 16

Der Gewindeflansch Typ 13 mit Innengewinde eignet sich zum Herstellen lösbarer Flanschverbindungen in Rohrleitungs-, Maschinen- und Anlagenbausystemen.

Die Gewindeflansche sind nach DIN 2566 bzw. EN 1092-1 Typ 13 ausgeführt und für die Druckstufe PN 16 vorgesehen. Je nach Ausführung sind sie aus verzinktem Stahl oder Edelstahl 1.4571 erhältlich.

Durch das integrierte Rp-Innengewinde können passende Rohr- und Gewindekomponenten direkt eingeschraubt werden. Eine zusätzliche Schweißverbindung ist bei dieser Bauform nicht erforderlich.

Die verfügbaren Größen reichen von Rp 3/8" / DN 10 bis Rp 6" / DN 150.

Technische Daten

• Ausführung: Gewindeflansch

• Flanschtyp: Typ 13

• Norm: DIN 2566 / EN 1092-1

• Druckstufe: PN 16

• Anschluss: Rp-Innengewinde

• Werkstoffe: Stahl verzinkt oder Edelstahl 1.4571

• Größen: DN 10 bis DN 150

• Gewindegrößen: Rp 3/8" bis Rp 6"

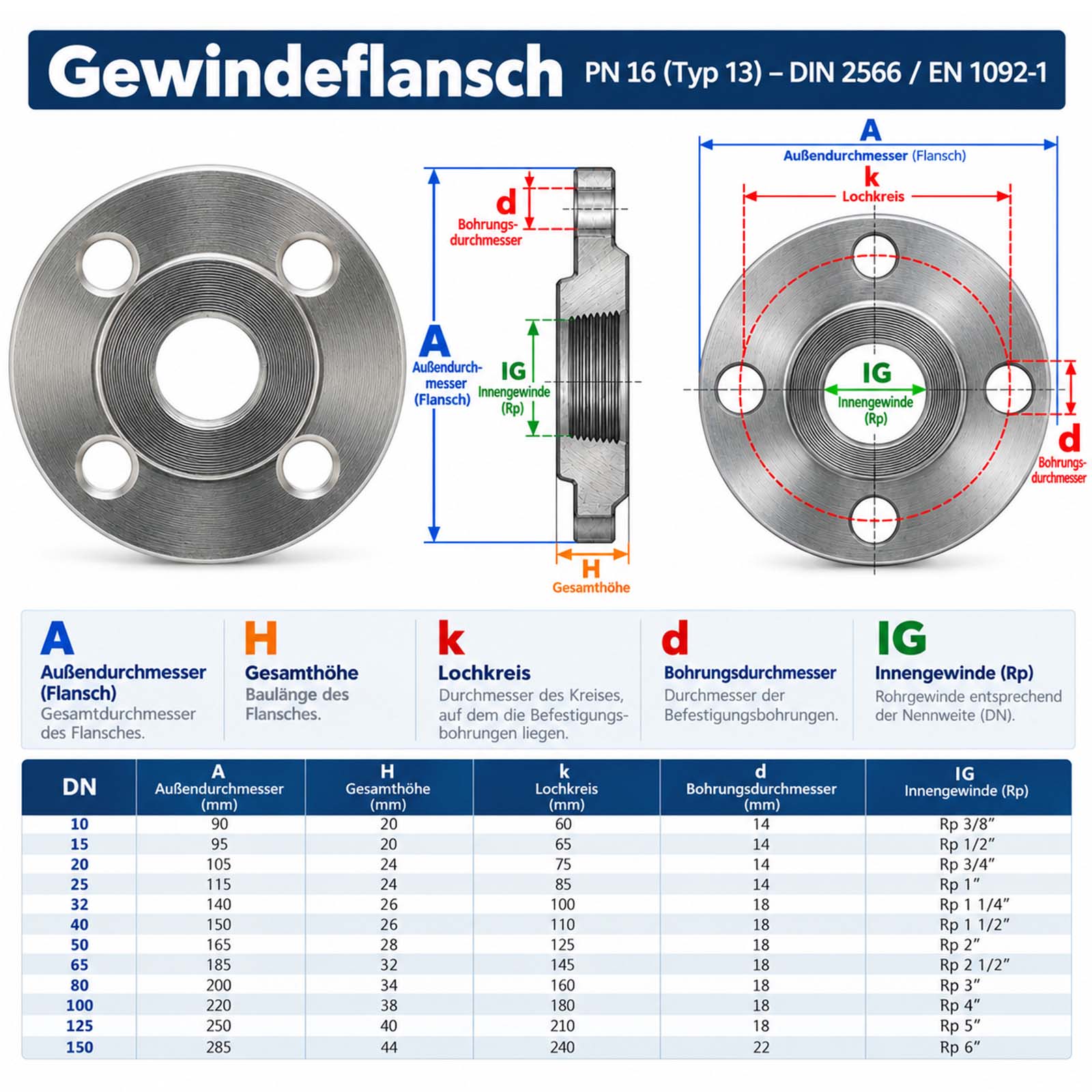

Abmessungen

Maßbezeichnungen:

• A: Außendurchmesser des Flansches

• H: Flanschhöhe

• k: Lochkreisdurchmesser

• d: Bohrungsdurchmesser

Eigenschaften und Vorteile

• Gewindeflansch mit Rp-Innengewinde

• Ausführung nach DIN 2566 / EN 1092-1 Typ 13

• Druckstufe PN 16

• Wahlweise aus verzinktem Stahl oder Edelstahl 1.4571

• Größen von Rp 3/8" bis Rp 6"

• Für Nennweiten von DN 10 bis DN 150

• Direkter Anschluss von Gewindekomponenten

• Lösbare Flanschverbindung

• Keine Schweißverbindung am Gewindeanschluss erforderlich

• Robuste Ausführung für technische und industrielle Anwendungen

Typische Anwendungsbereiche

Die Gewindeflansche eignen sich beispielsweise für:

• Rohrleitungsbau

• Maschinen- und Anlagenbau

• Industrieanlagen

• Versorgungs- und Leitungssysteme

• Pumpen- und Armaturenanschlüsse

• Druckluft- und Versorgungssysteme

• Wartungsfreundliche Flanschverbindungen

• Technische Rohrinstallationen

Werkstoffauswahl

Stahl verzinkt eignet sich für zahlreiche allgemeine technische und industrielle Anwendungen und bietet durch die verzinkte Oberfläche einen zusätzlichen Korrosionsschutz.

Edelstahl 1.4571 eignet sich insbesondere für Anwendungen, bei denen eine erhöhte Korrosionsbeständigkeit gefordert ist.

Hinweis

Die Eignung des jeweiligen Werkstoffes ist abhängig von Medium, Temperatur, Druck und Umgebungsbedingungen. Für die komplette Flanschverbindung müssen auch Gegenflansch, Dichtung und Verbindungselemente für die jeweiligen Betriebsbedingungen geeignet sein.
